Блоки и модули
Блоки дискретного ввода
РКП-ТС
Блок ввода сигналов телесигнализации распределенного контролируемого пункта РКП-ТС, ДЦМ.0201.000 предназначен для ввода контролируемых сигналов и передачи их в РКП-Ц по локальной сети. Количество контролируемых сигналов – 20.
РКП ТС10Д
Блок ввода дискретных сигналов РКП TC10Д, СДКУ.1606.000.000 предназначен для ввода значений двухпозиционных сигналов, представленных постоянным или переменным напряжением. Имеет 10 групповых входов (2 изолированные группы) с различными уровнями сигналов.
РКП ТС20
Блок ввода дискретных сигналов РКП TC20, СДКУ.0714.000.000 предназначен для ввода значений двухпозиционных сигналов, представленных постоянным или переменным напряжением. Имеет 20 групповых входов (4 изолированные группы) с различными уровнями сигналов.
РКП ТС12
Блок ввода дискретных сигналов РКП TC12, СДКУ.0715.000.000 предназначен для ввода значений двухпозиционных сигналов, представленных постоянным или переменным напряжением. Имеет 12 индивидуальных входов с различными уровнями сигналов.
Блоки дискретного вывода
РКП-ТУ
Блок вывода сигналов телеуправления распределенного контролируемого пункта РКП-ТУ, ДЦМ.0202.000 предназначен для реализации сигналов телеуправления (включения управляющих реле), поступающих от РКП-Ц по локальной сети. Количество объектов управления – 8.
РКП ТУ4Д
Блок формирования управляющих дискретных воздействий РКП TУ4Д, СДКУ.1607.000.000 предназначен для коммутации внешних электрических цепей постоянного и переменного тока. Имеет 4 релейных «тройника».
РКП ТУ8
Блок формирования управляющих дискретных воздействий РКП TУ8, СДКУ.0716.000.000 предназначен для коммутации внешних электрических цепей постоянного и переменного тока. Имеет 8 релейных «тройников».
РКП ТУ12
Блок формирования управляющих дискретных воздействий РКП TУ12, СДКУ.0717.000.000 предназначен для коммутации внешних электрических цепей постоянного тока. Количество каналов управления – 12.
РКП ОТУ8
Блок формирования управляющих воздействий для исполнения ответственных команд РКП ОТУ8, СДКУ.0718.000.000 предназначен для управления исполнительными элементами, реализующими ответственные команды. Количество каналов управления с безопасным трансформаторным выходом – 8. Продолжительность управляющих воздействий по каналу от 0,1 мс до 65,5 с.
Блоки аналогового ввода
РКП ТИ1М
Блок измерения напряжений РКП ТИ1М, СДКУ.1112.000.000 предназначен для измерений напряжения постоянного тока, действующего значения синусоидального напряжения переменного тока, импульсно-модулированного напряжения переменного тока и частоты переменного тока в системах ЖАТ, а также в других автоматизированных системах промышленной автоматики.
Номер в госреестре средств измерения РФ: 83579-21
РКП ИСИ01
Блок измерения сопротивления изоляции РКП ИСИ01, СДКУ.1503.000.000 предназначен для измерения электрического сопротивления изоляции по методу «вольтметра – амперметра».
Номер в госреестре средств измерения РФ: 83572-21

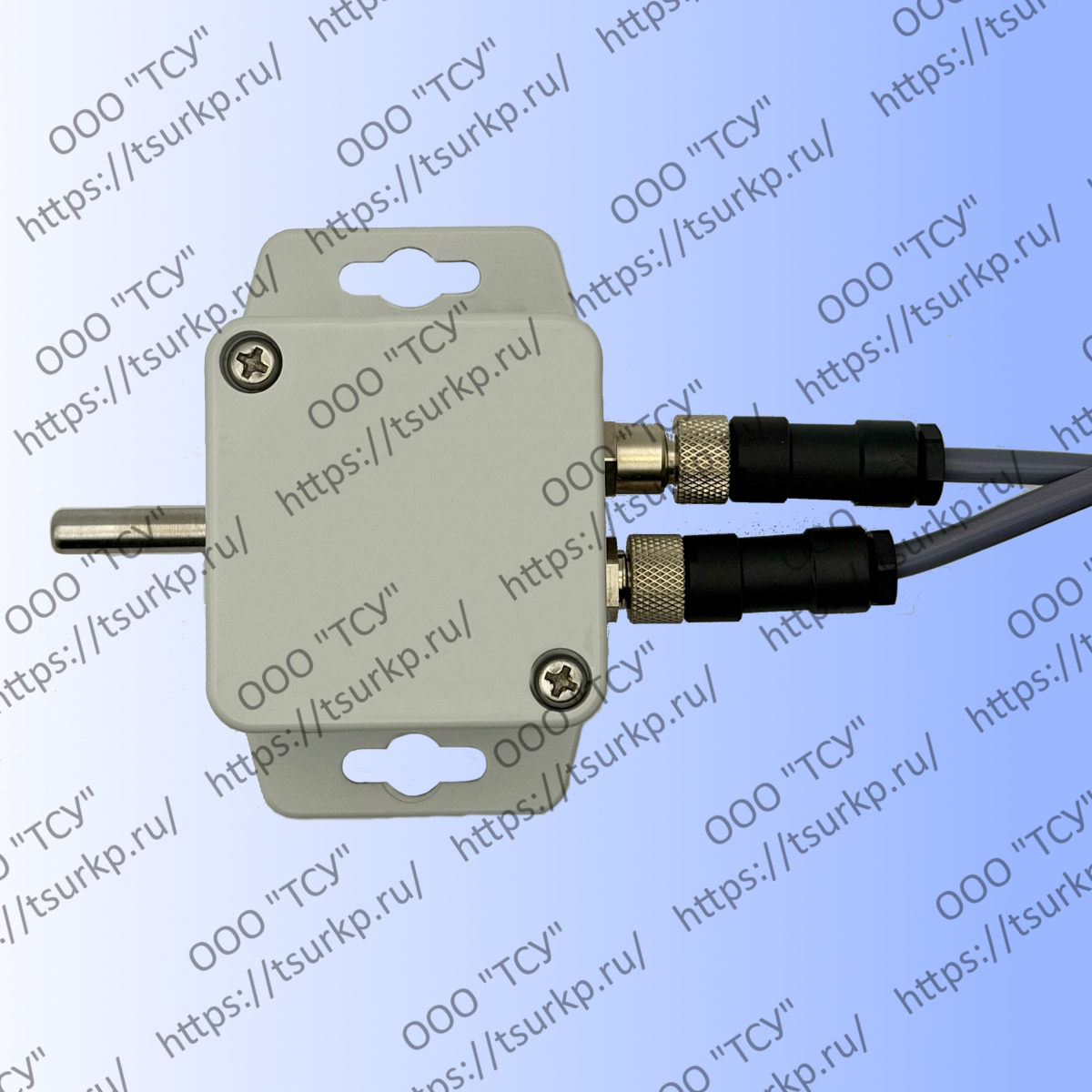

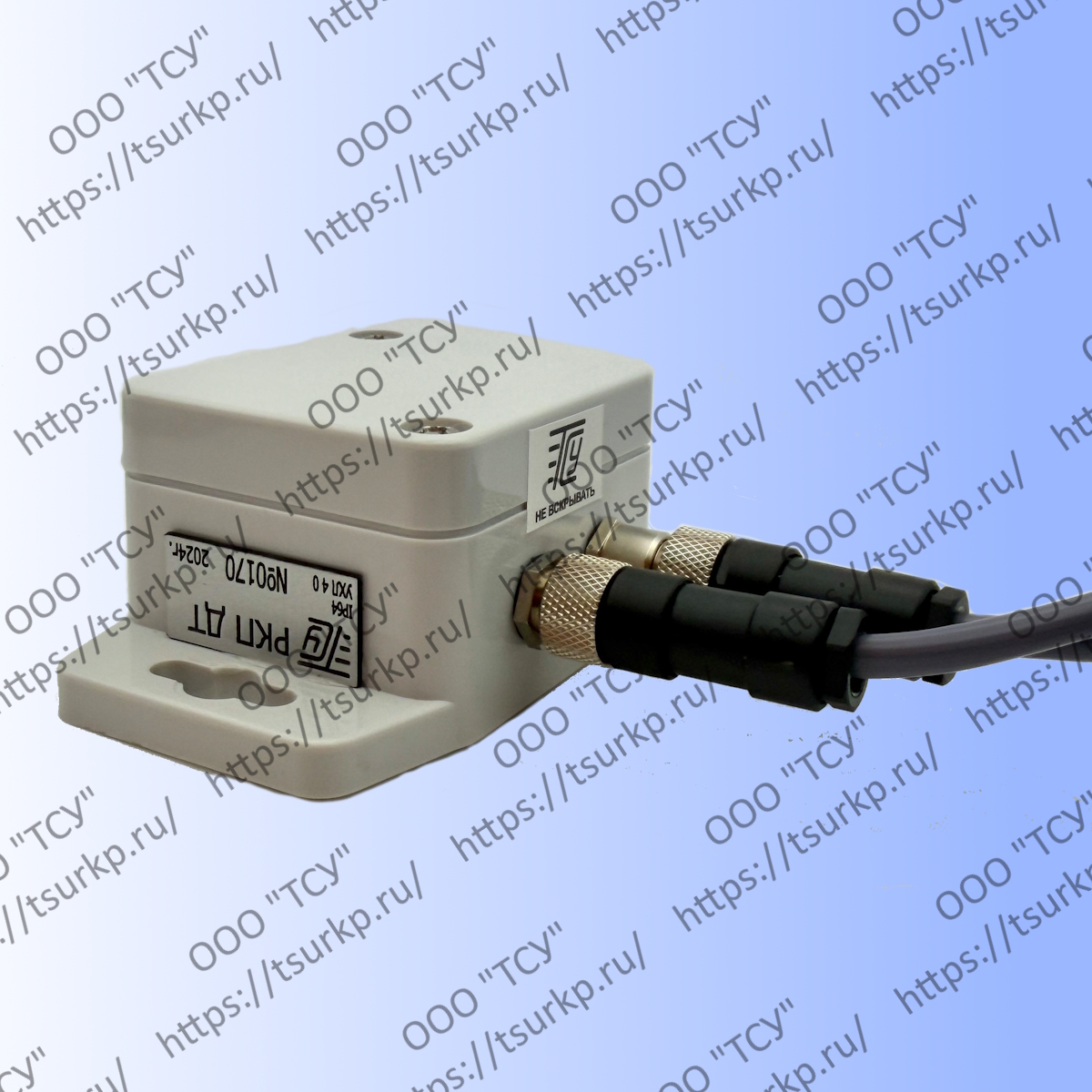

РКП ДТ
Датчик температуры воздуха в помещении РКП ДТ, МНША.2004.000.000 предназначен для мониторинга температуры воздуха внутри помещения, а также внутри шкафов с устройствами ЖАТ, АСУ и ЦПУ в целях контроля возникновения предотказного состояния оборудования. РКП ДТ обеспечивает измерение температуры в диапазоне от –20 °С до +105 °С.
Блоки преобразования интерфейсов
РКП-ПИ-01
Блок преобразования интерфейсов распределенного контролируемого пункта РКП–ПИ–01, ДЦМ.0301.000 предназначен для преобразования интерфейсов, необходимых при сопряжении со смежными АСУ в системах ЖАТ, осуществления обмена данными по локальной сети распределенного контролируемого пункта с Центральным блоком управления РКП-Ц.
РКП-ПИ-03
Блок преобразования интерфейсов распределенного контролируемого пункта модернизированного РКП–ПИ–03, СДКУ.665221.007.000 предназначен для преобразования интерфейсов, необходимых при сопряжении со смежными АСУ в системах ЖАТ, осуществления обмена данными по локальной сети распределенного контролируемого пункта модернизированного с Центральным блоком управления РКП-Ц.
РКП КИ1
Блок преобразования интерфейсов РКП КИ1, СДКУ.1404.000.000 предназначен для подключения до 32-х устройств, поддерживающих шину CAN 2.0B, с целью мониторинга технического состояния устройств ЖАТ и других совместимых устройств, а также для обмена результатами измерений этих устройств с внешними системами или передачи данных для работы блоков телесигнализации и телеуправления. Изделие преобразует интерфейсы CAN в Ethernet и Ethernet в CAN.
РКП КИ2
Блок преобразования интерфейсов РКП КИ2 МНША.2005.000.000 предназначен для подключения до 32-х устройств, поддерживающих шину CAN 2.0B, и устройств, работающих по интерфейсу RS-422, с целью контроля, управления и мониторинга устройств ЖАТ. А также для подключения других совместимых по стыкам устройств и обеспечения обмена данными этих устройств с внешними системами. Изделие преобразует интерфейсы CAN, Ethernet и RS-422 между собой.
Модули связи
Д10.1
Модуль связи (модем) Д10.1, ДЦМ 5143.012 предназначен для реализации связи ЦПУ с линейным пунктом диспетчерской централизации ДЦ-ЮГ с РКП. Модем используется для построения агрегатных комплексов автоматизированных систем управления на основе технических средств РКП.
ДЦМ.5143.011
Модуль связи (модем) ДЦМ.5143.011 предназначен для приема и передачи сообщений от ЦПУ по некоммутируемым физическим линиям и каналам связи тональной частоты со скоростью передачи данных в канале не менее 9600 Бод. Устанавливается в Центральный блок управления распределенным контролируемым пунктом, тип РКП-Ц, марка РКП-Ц-01.
ДЦМ.0402.000
Модуль связи (модем), ДЦМ.0402.000 предназначен для приема и передачи сообщений через сонаправленный стык G.703.1 согласно требованиям ГОСТ 27767-88. Изделие устанавливается в Центральный блок управления распределенным контролируемым пунктом, тип РКП-Ц, марка РКП-Ц-02.
Модули микропроцессорных систем управления
УЛК
Унифицированный логический контроллер выполняет функцию управления объектами, а именно реализует логические зависимости системы на программном уровне. Обеспечивает безопасность.
МБС
Модуль безопасного сопряжения контролирует состояние реле путем определения положения его контактных групп. Управляет реле.
